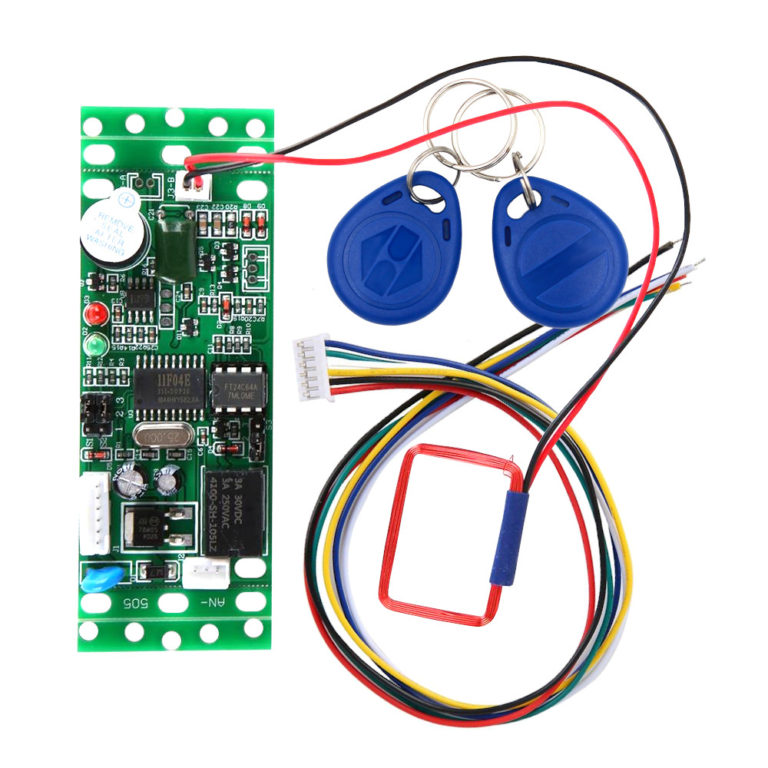

Dies ist der xEM Access Controller (XAC) Version 2! Es handelt sich um einen einfachen, leicht zu bedienenden, eigenständigen RFID-Zutrittskontroller. Er verfügt über ein eingebautes 125-kHz-RFID-Lesegerät EM41xx/EM42xx, einen Mikroprozessor, ein SPDT-Relais und ein Speichersystem, mit dem du auf einfache Weise eine Liste von bis zu 50 Tag-IDs in einer "autorisierten Liste" im internen Speicher des Zutrittskontrollers speichern kannst. Du benötigst keinen externen Computer oder Mikrocontroller, dies ist ein komplettes, eigenständiges System. Wenn eine autorisierte 125-kHz-EM-Tag-ID gelesen wird, wird das Relais für 1 oder 5 Sekunden aktiviert, je nach den Jumper-Einstellungen von S1. Mit Jumper S2 kannst du zwei beliebige EM-Tags als Add-and-Clear-Master-Tags programmieren. Technische Details Arbeitet zwischen +9v bis +12v DC-Leistung Liest EM41xx/EM42xx 125kHz-Tag-IDs Speichert bis zu 50 RFID-Tags in der Liste der zugelassenen Tags Einfache Relaisverdrahtung; gemeinsam (CO), normalerweise geöffnet (NO) und normalerweise geschlossen (NC) Zwei Schlüsselanhänger enthalten, können als Add/Clear-Master-Tags verwendet werden Zieht 60mA im Leerlauf, 102mA bei aktivem Relais Besonderheiten der Antenne: 125kHz 543.2μH 7.93Ω  <iframe width="560" height="315" src="https://www.youtube.com/embed/A1PwCvSq8TI" frameborder="0" allow="accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture" allowfullscreen></iframe> Verdrahtung & Betrieb Programmierung von Master-TagsUm anzufangen, sollten Sie als erstes Ihre Master-Tags programmieren. Setzen Sie dazu bei ausgeschaltetem Gerät den Jumper S2 auf die Brücke zwischen Pin 1 und 2. Als Nächstes verbinden Sie den schwarzen Draht mit Masse und den roten Draht mit +12 V Gleichstrom. Sie werden sehen, dass die rote und die grüne LED auf der Platine in einem alternativen Muster blinken. Dies bedeutet, dass sie bereit ist, das erste EM-Tag zu lesen, das das ADD-Master-Tag sein wird. Tippen Sie das EM-Tag, das das ADD-Master-Tag sein soll, an die Antenne. Sie erhalten einen Piepton und die LEDs beginnen im Gleichtakt zu blinken. Dies bedeutet, dass der Controller bereit ist, das CLEAR-Master-Tag zu programmieren. Tippen Sie das EM-Tag, das das CLEAR-Master-Tag sein soll, auf die Antenne. Sie erhalten einen Piepton, und die rote LED leuchtet dauerhaft. An diesem Punkt ist die Programmierung der Master-Tags abgeschlossen. Trennen Sie den Controller von der Stromversorgung und setzen Sie dann den Jumper S2 auf die Pins 2 und 3. Hinzufügen und Entfernen von TagsUm autorisierte Tags in den Controller zu programmieren, schalten Sie den Controller ein. Die rote LED sollte konstant leuchten. Scannen Sie Ihr ADD-Master-Tag, um zu beginnen. Sie erhalten einen einzelnen Piepton und die grüne LED beginnt zu blinken. Scannen Sie ein oder mehrere EM-Tags, die als autorisierte Tags fungieren sollen. Sie erhalten einen Satz von 3 Pieptönen für jeden Tag, der hinzugefügt wird. Wenn Sie fertig sind, scannen Sie das ADD-Master-Tag erneut, und Sie erhalten einen einzelnen Piepton und die grüne LED hört auf zu blinken. Um Tags zu löschen, scannen Sie das Clear-Master-Tag, dann das zu löschende Ziel-Tag und dann das Clear-Master-Tag. Um alle Tags zu löschen, scannen Sie das Clear-Master-Tag, dann das Add-Master-Tag und dann wieder das Clear-Master-Tag. Nach 5-10 Sekunden sind alle Tags gelöscht, Sie müssen jedoch das Lesegerät ausschalten, um zum normalen Betrieb zurückzukehren. Relaisverdrahtung und -betriebDie Relaisleitungen sind weiß, gelb und grün. Der weiße Draht ist der gemeinsame Pin am Relais, gelb ist NO (normalerweise offen) und grün ist NC (normalerweise geschlossen). Der gemeinsame Draht (weiß) ist der Relais-Pin, der entweder mit dem NC-Pin (grün) oder dem NO-Pin (gelb) verbunden wird, je nachdem, ob das Relais aktiv ist. Im Normalzustand ist der gemeinsame (weiße) Pin mit dem NC (grünen) Pin verbunden. Dies kann nützlich sein, um eine magnetisch verriegelte Tür sicher zu halten, da Strom zum Magneten fließen muss, um die Tür verriegelt zu halten. Sobald ein berechtigtes Etikett gescannt wird, wird das Relais aktiviert, und der gemeinsame (weiße) Pin verliert die Verbindung mit dem NC (grünen) Pin, und stattdessen werden der gemeinsame (weiße) Pin und der NO (gelbe) Pin verbunden. Sobald der Timer abgelaufen ist, wird das Relais deaktiviert, und der gemeinsame Pin verliert die Verbindung mit dem NO-Pin und wird wieder mit dem NC-Pin verbunden. Um die Zeitdauer zu ändern, die das Relais bei autorisiertem Tag-Scan aktiv bleibt, ändern Sie den Jumper S1. Wenn S1 die Pins 1 und 2 überbrückt, bleibt das Relais bei der autorisierten Etikettenabtastung 5 Sekunden lang aktiv. Wenn S1 die Pins 2 und 3 überbrückt, ist das Relais bei einem autorisierten Etiketten-Scan nur 1 Sekunde lang aktiv. Es ist möglich, den Timer zurückzusetzen und das Relais auf unbestimmte Zeit in Betrieb zu halten, indem ein autorisiertes Etikett weiterhin an seinem Platz gehalten wird, so dass es ständig neu gescannt wird.

  Nicht sicher, welches Implantat das richtige ist? Einfach das RFID Diagnostic Tool an den Reader halten und schon Gewissheit haben! Mit dem RFID Diagnostic Tool ganz einfach rausfinden, auf welcher Frequenz der RFID-Reader (wo man sich Zutritt verschaffen möchte) arbeitet. Features: 125kHz (low frequency) 13.56MHz (high frequency) Auslastungsgrad (Duty Cycle) Feldstärke Passt in jedes Portemonaie Das RFID-Diagnostic-Tool ist ein dünnes, flexibles, kreditkartengroßes Gerät, mit dem man auf einfachste Art und Weise bestimmen kann, auf welcher Frequenz und mit welchem Auslastungsgrad jeder passive niedrig- oder hoch-Frequenz RFID-NFC Lesegerät arbeitet. Wie muss man sich das vorstellen? Nehmen wir an, an Ihrer Haustür, im Büro, beim Fitness-Studio, an der Schule etc. gibt es ein Kartenlesegerät, bei dem man sich per Ausweis identifizieren muss, um Einlass zu bekommen, Sie wissen aber nicht, um welches RFID-System es sich handelt und niemand kann oder will Ihnen Auskunft geben... einfach die RFID-Diagnostic-Karte gegen den Leser halten und schon wissen Sie, ob der Leser überhaupt aktiv ist, auf welcher Frequenz er arbeitet, und was der Auslastungsgrad (duty cycle) ist. Das macht die Entscheidung für das eine oder andere Implantat sicherer. Das Tool ist designed, dass es ohne Probleme in jedes Portemonaie passt und man es unauffällig gegen den Reader halten kann. <iframe width="560" height="315" src="https://www.youtube.com/embed/0FU1OwPdF-8?list=PLH2adjhk7sK-fczJSmUHeXoLGoAPMwpLg" frameborder="0" allowfullscreen></iframe> <iframe width="560" height="315" src="https://www.youtube.com/embed/uOzMTDwGT50?list=PLH2adjhk7sK-fczJSmUHeXoLGoAPMwpLg" frameborder="0" allowfullscreen></iframe> <iframe width="560" height="315" src="https://www.youtube.com/embed/NhFOJnb0nWY?list=PLH2adjhk7sK-fczJSmUHeXoLGoAPMwpLg" frameborder="0" allowfullscreen></iframe>

PC entsperren, Daten auslesen... ganz einfach per Sticck Mit diesem speziell für den xEM ausgelegten RFID-USB Reader kannst du z.B. mit deinem xEM-Implantat deinen Laptop entsperren oder ihn ganz normal als Reader benutzen. Dieser Reader funktioniert ausschlißlich mit dem xEM auf EM-Basis. Sollte dein xEM im HID-Modus sein, funktioniert dieser Stick nicht. Frequenz: 125KHz Lesezeit: <0,5 s Material: ABS 75x20x7mm Stromversorgung: über USB Anschluss,  Benötigt keine Treiber // Plug & Play Systemvoraussetzung : Windows7 \ XP \ 98 \ 2000 \ NT \ ME \ NT \ LINUX \ Vista, Android \ iOS Kann z.b als Kennwortschutz am Laptop oder Macbook verwendet werden Lieferumfang: 1x xEM Leser/Reader
